NY8A051C單片機

九齊NY8A051C單片機是以EPROM作為記憶體的8位單片機，專為多IO產品的應用而設計，例如遙控器、風扇/燈光控制或是遊樂器周邊等等。採用CMOS製程並同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。NY8A051C核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有55條指令。除了少數指令需要2個時序，大多數指令都是1個時序即能完成，可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又複雜的應用。

在線咨詢

全國熱線

0755-82225097

產品概述Product overview

九齊NY8A051C單片機

九齊NY8A051C是以EPROM作為記憶體的8位單片機，專為多IO產品的應用而設計，例如遙控器、風扇/燈光控制或是遊樂器周邊等等。採用CMOS製程並同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。NY8A051C核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有55條指令。除了少數指令需要2個時序，大多數指令都是1個時序即能完成，可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又複雜的應用。

在I/O的資源方面，NY8A051C有6根彈性的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面，NY8A051C內建了可選擇頻率的紅外載波發射口。

NY8A051C有兩組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8A051C提供1組8位元解析度的PWM輸出或者蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等。

NY8A051C採用雙時鐘機制，高速振盪或者低速振盪都由內部RC振盪輸入。在雙時鐘機制下，NY8A051C可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。

在省電的模式下如待機模式(Standby mode)與睡眠模式(Halt mode)中，有多種事件可以觸發中斷喚醒NY8A051C進入正常操作模式(Normal) 或慢速模式(Slow mode) 來處理突發事件。

功能特點Functional characteristics

寬廣的工作電壓：(指令週期為4個CPU clock，亦即4T模式)
?2.0V ~ 5.5V @系統頻率≦8MHz。
?2.2V ~ 5.5V @系統頻率＞8MHz。
1Kx14 bits EPROM。
? 48 bytes SRAM。
6根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PB[5:0]。
? PB[3:0]可選擇輸入時使用內建下拉電阻。 PB[5:4]及PB[2:0]可選擇上拉電阻或開漏極輸出(Open-Drain)。
PB[3]可選擇當作輸入或開漏極輸出(Open-Drain)。
? 8層程式堆棧(Stack)。
? 存取資料有直接或間接定址模式。
一組8位元上數計時器(Timer0)包含可程式化的頻率預除線路。一組8位元下數計時器(Timer1)可選重複載入或連續下數計時。一個8位元的脈衝寬度調變輸出(PWM1)。
一個蜂鳴器輸出(BZ1)。
38/57KHz紅外線載波頻率可供選擇，同時載波之極性也可以根據數據作選擇。
內建上電復位電路(POR)。
? 內建低壓復位功能(LVR)。
? 內建看門狗計時(WDT)，可由程式韌體控制開關。
雙時鐘機制，系統可以隨時切換高速振盪或者低速振盪。
? 高速振盪: I_HRC (1~20MHz內部高速RC振盪)
? 低速振盪: I_LRC (內部32KHz低速RC振盪)

四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)。
五種硬體中斷：Timer0 溢位中斷。 Timer1 借位中斷。 WDT 中斷。PB 輸入狀態改變中斷。外部中斷輸入。
NY8A051C在待機模式(Standby mode)下的五種喚醒中斷：
Timer0 溢位中斷。Timer1 借位中斷。 WDT 中斷。PB 輸入狀態改變中斷。外部中斷輸入。
NY8A051C在睡眠模式(Halt mode)下的三種喚醒中斷：
? WDT 中斷。PB 輸入狀態改變中斷。外部中斷輸入。

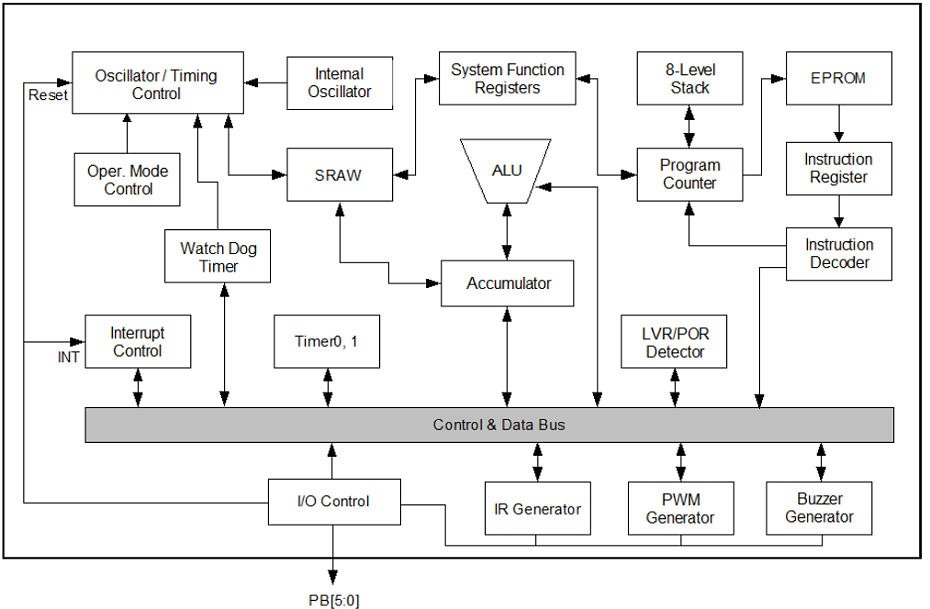

功能框圖Functional block diagram

九齊NY8A051C單片機系統框圖

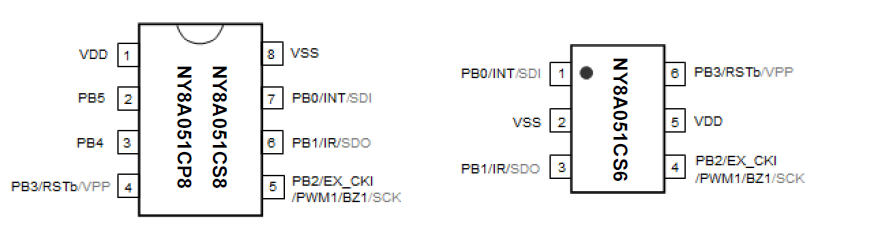

引腳排列圖Pin layout

NY8A051C引腳圖

九齊NY8A051C單片機腳位圖

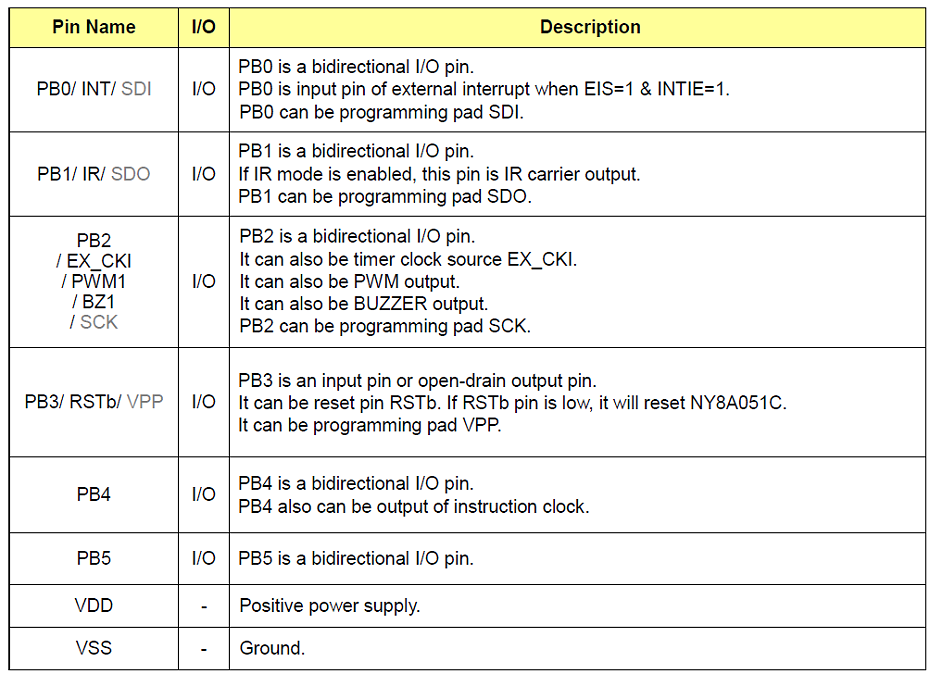

引腳說明Pin description

NY8A051C引腳說明

九齊NY8A051C單片機引腳說明

封裝尺寸Package siz

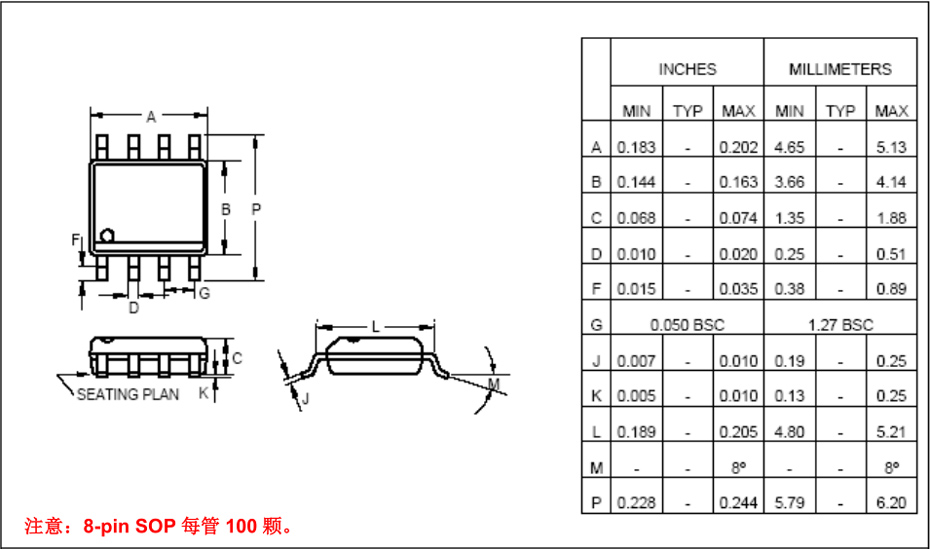

8引腳SOP（150毫寸）

九齊NY8A051C單片機8引腳SOP封裝圖

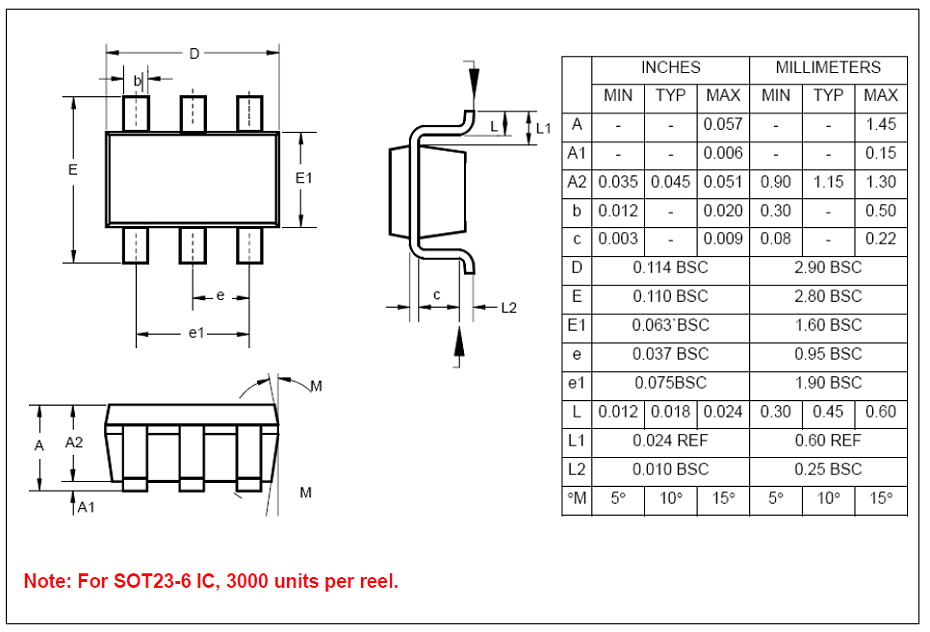

6引腳SOT（63毫寸）

九齊NY8A051C單片機6引腳封裝圖

熱品推薦 / Hot product

: NY8A051C單片機

九齊NY8A051C單片機是以EPROM作為記憶體的8位單片機，專為多IO產品的應用而設計，例如遙控器、風扇/燈光控制或是遊樂器周邊等等。採用CMOS製程並同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。NY8A051C核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有55條指令。除了少數指令需要2個時序，大多數指令都是1個時序即能完成，可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又複雜的應用。

: NY8A051D單片機

NY8A051D是以EPROM作為存儲器的8位單片機，專為多IO產品的應用而設計，例如遙控器、風扇/燈光控制或是玩具周邊等等。采用CMOS制程并同時提供客戶低成本、高性能等優勢。NY8A051D核心建立在RISC精簡指令集架構可以很容易地做編程和控制，共有55條指令。除了少數指令需要兩個指令時鐘，大多數指令都是一個指令時鐘能完成，可以讓用戶輕松地以程序控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。

: NY8A062D單片機

NY8B062D是以EPROM作為存儲器的8位單片機，專為家電或量測等等的I/O應用設計。采用CMOS制程并同時提供客戶低成本、高性能、及高性價比等顯著優勢。NY8B062D核心建立在RISC精簡指令集架構可以很容易地做編程和控制，共有55條指令。除了少數指令需要兩個指令時鐘，大多數指令都是一個指令時鐘能完成，可以讓用戶輕松地以過程控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。NY8B062D內建高精度十一加一通道12位ADC模數轉換器，與高精度電壓比較器，足以應付各種模擬接口的偵測與量測。

: NY8A062A單片機

NY8B062A是以EPROM作為記憶體的8位元微控制器，除了適用於家電或量測等等的I/O應用設計。更針對霧化器產品做優化調適。採用CMOS製程並同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。NY8B062A核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有55條指令。除了少數指令需要2個時序，大多數指令都是1個時序即能完成，可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又複雜的應用。

: NY8AE51D MTP單片機

NY8AE51D是以MTP作為程式記憶體，并以EEPROM作為資料記憶體的8位元微控制器，特別適合斷電后還需保持資料內容的IO產品的應用，例如遙控器、風扇/燈光控制或是游樂器周邊等等。而MTP作為程式記憶體能更方便且有效率的開發產品。

: SOT23-16封裝定制

品名：SOT23-16封裝定制SOT23-16封裝具有16個引腳，相比于SOP-16，可以在較小的封裝空間內實現更高的集成度，SOT23-16封裝是一種定制封裝類型，宇凡微提供多種封裝定制，歡迎咨詢本站客服。

: SOT23-10封裝定制

品名：SOT23-10封裝定制SOT23-10封裝具有10個引腳，相比于SOP-10，可以在較小的封裝空間內實現更高的集成度，SOT23-10封裝是一種小型、高密度、通用的封裝，宇凡微提供多種封裝定制，歡迎咨詢本站客服。

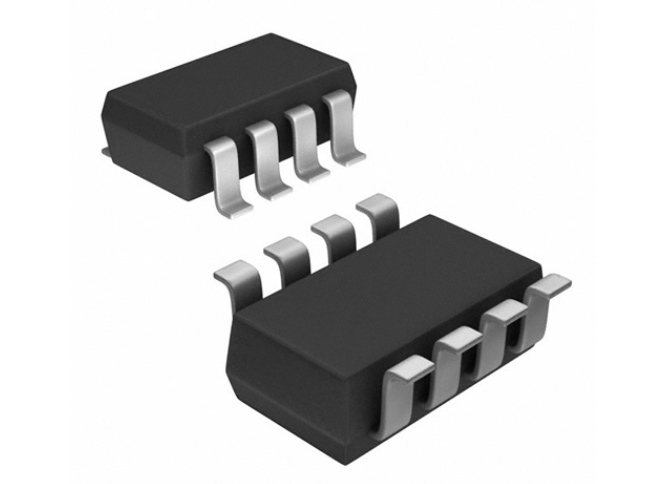

: SOT23-8封裝定制

品名：SOT23-8封裝定制SOT23-8封裝具有8個引腳，相比于SOP-8，可以在較小的封裝空間內實現更高的集成度，宇凡微除SOT23-8外還提供多種封裝形式，歡迎咨詢本站客服。

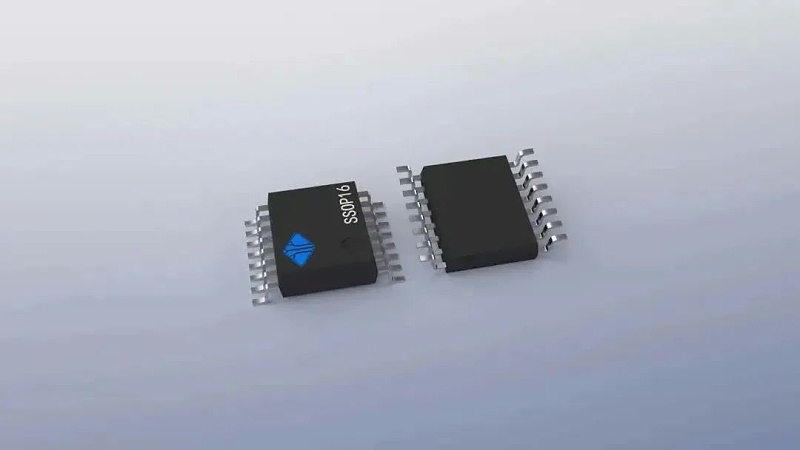

: SSOP-16封裝定制
