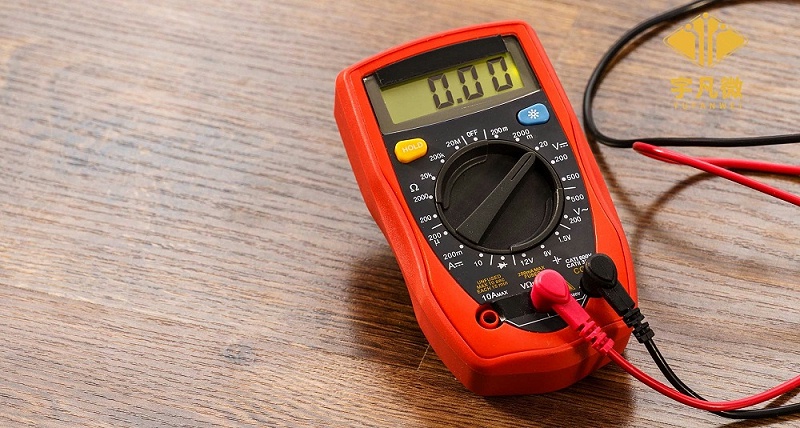

數碼管電壓表通常就是我們說的數字電壓表，和普通的電壓表相比，把指針改變?yōu)閿?shù)字，通過液晶面板或者數碼管顯示。具備顯示直觀清晰、測量速率快和抗干擾能力強等諸多優點。目前數碼管電壓表的使用率已經大大超過的普通的機械電壓表，今天宇凡微也為大家?guī)砹艘豢钊碌?strong>數碼管電壓表開發方案，以下是詳細知識說明。

　　該數碼管電壓表開發方案采用國產 單片機YF8B062B型號封裝信號為16引腳sop，通過 單片機程序開發設計而成。數碼管電壓表帶有自己的電源，等效內阻一般會大于機械電壓表，而數碼管電壓表的標準電壓會產生電路，能夠提供一個穩定的電壓，輸入電壓和這個電壓進行對比可以獲取讀數。

一、使用單片機制作電壓表總體設計：
　　本設計以YF8B062B單片機為核心，利用ADC0832A/D轉換芯片實現電壓測量電路，實現了數字電壓表的硬件電路和軟件設計。其數字電壓表電路相對簡單，可測量0~9 V的電壓值，并能在四位 LED數碼管上顯示電壓值。

二、功能設計：
　　1.當提供電源為精準的5V電源時，精度為正負0.02V
　　2.ADC0832模數轉換，0-9V電壓測量；
　　3.10K可調電阻模擬電壓測試；
　　4.4位數碼管顯示測量電壓值；

三、ad轉換原理圖：


　　以上就是關于數碼管電壓表方案開發的相關知識說明，如果還有相關的疑問，或者有數碼管電壓表功能需求的用戶可以直接聯系我們，宇凡微專注于單片機應用方案的開發，mcu定制開發以及電子產品的研發。
