做過單片機方案開發的朋友應該深有體會，一個方案設計看似簡單，只要技術經驗足夠，軟件代碼編寫和硬件設計很快就能夠搞定，但是在調試過程中或多或少會出現一些問題，這其實就是 單片機抗干擾能力較弱的體現。今天就為大家講講如何提升單片機的抗干擾性能，讓你在設計過程中少走彎路。

一般來說，硬件設計和軟件編寫都會影響到單片機的抗干擾性，在單片機設計中，主要抗干擾設計是以硬件為主，軟件為輔，由于單片機的計算能力比較有限，所以在硬件上要花費更多心思。

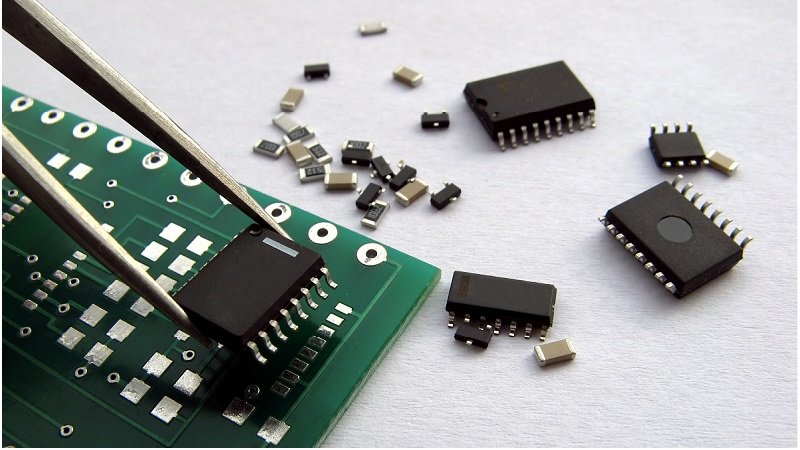

嵌入式單片機

干擾的途徑和解決方法：

1、信號干擾：主要路徑是通過I/O口，影響MCU的數據采集，以及其他內部寄存器;

干擾信號隨時都可以發生，而且干擾的強度也不盡相同，所以這個干擾是比較難排除的一種干擾。通過歐姆定律可知干擾信號耦合路徑無非只有兩種，電火花和磁場，合起來叫做電磁干擾。其中，電火花干擾比磁場干擾更為嚴重，電火花干擾出現的原因主要是附近有大功率開關、繼電器、接觸器、有刷電機等等。磁場干擾表現場合主要是附近有大功率的交流電機、變壓器等等。所以，工程師需要在PCB布線和元件位置安排上下功夫，這中間涉及的學問比較多，這里不做詳細敘述，可以查閱以往的資料學習。

2、電源干擾：單片機雖然適應電壓較寬(3-5v)，但是對于電源的波動卻非常敏感，比如說MCU可以在3V電壓下穩定工作，卻不能在電壓3v-5v，5V波動的情況下穩定工作。

解決方法是用電源穩壓模塊，做好電源的濾波等工作，必須在電源旁路并上0.1UF的瓷片電容來濾除高頻干擾，因為點解電容對超過幾十KHZ的高頻干擾不起作用。

3、上下電干擾：每個單片機系統在上電的時候幾乎都要經過這樣一個過程，這個過程也受到干擾;單片機并不是說不能在3V電壓以下工作，而是在如此低的電壓下單片機的狀態是非常不穩定的。在系統加電的時候，系統電源電壓是從0V上升到額定電壓的，比如當電壓到2V的時候，單片機開始工作了，但是這個時候是非常不穩定的工作狀態，非常容易跑飛。

解決方法是PIC在片內集成了PRO(內部上電延時復位)，這個功能在配置中打開;外部上電延時復位電路，有多種形式，低成本的方法就是在復位腳接上阻容電路，高成本的方法就是用專用芯片。
