三態門輸出的三種狀態

來源: | 發布日期:2023-06-07

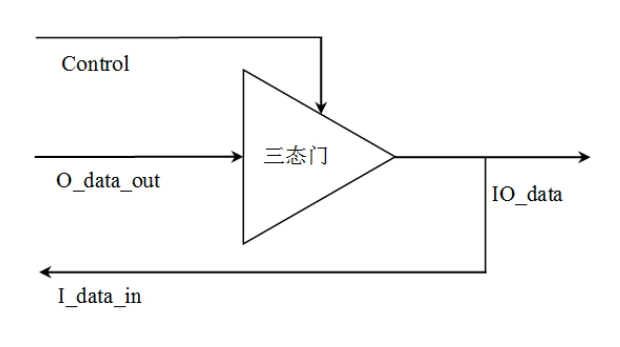

三態門是數字電路中常用的邏輯門之一,它具有三種輸出狀態:高電平(1)、低電平(0)和高阻態(Z)。三態門常用于數據總線、片選信號、總線沖突等應用場景,能夠提供靈活的輸出控制和信號傳輸功能。
三態門輸出的三種狀態
高電平輸出(1):
當三態門的輸入滿足特定的邏輯條件時,它的輸出會處于高電平狀態。在高電平輸出狀態下,三態門的輸出端與正電源(通常為Vcc)相連,形成低阻抗通路,使得輸出信號能夠有效地傳遞到后續的電路中。

低電平輸出(0):
當三態門的輸入滿足另一組特定的邏輯條件時,它的輸出會處于低電平狀態。在低電平輸出狀態下,三態門的輸出端與地線(通常為GND)相連,形成低阻抗通路,使得輸出信號能夠有效地傳遞到后續的電路中。

高阻態輸出(Z):
當三態門的輸入不滿足高電平或低電平的邏輯條件時,它的輸出會處于高阻態狀態。在高阻態輸出狀態下,三態門的輸出端處于高阻抗狀態,相當于斷開了輸出信號的傳輸通路。這意味著三態門不對輸出信號施加任何影響,其他電路可以自由地控制輸出信號。

高阻態的引入使得多個三態門可以共享同一根總線,通過控制各個三態門的輸出狀態,可以實現總線上多個設備之間的數據傳輸和通信。當某個設備需要發送數據時,它的三態門輸出高電平或低電平,將數據送入總線;而其他設備的三態門則處于高阻態,避免數據沖突和信號干擾。

總而言之,三態門具有三種輸出狀態:高電平、低電平和高阻態。通過靈活地控制輸出狀態,可以實現數據傳輸和通信的需求,提高數字電路的靈活性和可擴展性。
