在我國，消費類電子產品主要包括電視機、影碟機、錄像機、攝錄機和收音機等。目前，音頻、視頻和通訊設備是信息家電的主要組成部分。從長遠看，電冰箱、洗衣機、微波爐等也將會發展成為信息家電，并構成智能家電的組成部分。這些產品雖然功能簡單，但是實用性強，無一例外都需要使用單片機，今天為大家介紹一種適用于消費類電子產品的九齊單片機，NY8A050D單片機。

        一、NY8A050D概述

        NY8A050D是以EPROM作為記憶體的8位元控制器，采用CMOS制程并且同時提供客戶低成本、高性能等顯著優勢，其核心建立在RISC精簡指令集架構很容易做編輯和控制，一共有55條指令。除了少數指令需要2個時序，大多數指令都是一個時序即能完成，可以讓使用者輕松地以程式控制完成不同的應用。

        二、NY8A050D應用

        專為多IO產品的應用而設計，例如遙控器、風扇/燈光控制或是遊樂器等等。

        三、NY8A050D功能

        寬廣的工作電壓：

        2.0V~5.5V@系統頻率≦8MHz;2.2V~5.5V@系統頻率>8MHz。

        寬廣的工作溫度：-40°C~85°C。

        512x14bitsEPROM。

        32bytesSRAM。

        6根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PB[5:0]。PB[3:0]可選擇輸入時使用內建下拉電阻。

        PB[5:0]可選擇上拉電阻。

        PB[5:4]及PB[2:0]可選擇開漏極輸出(Open-Drain)。PB[3]可選擇當作輸入或開漏極輸出(Open-Drain)。4層程式堆棧(Stack)。存取資料有直接或間接定址模式。

        一組8位元上數計時器(Timer0)包含可程式化的頻率預除線路。

        內建上電復位電路(POR)。內建低壓復位功能(LVR)。內建看門狗計時(WDT)，可由程式韌體控制開關。

        NY8A050DVer.1.22021/07/077雙時鐘機制，系統可以隨時切換高速振蕩或者低速振蕩。

        高速振蕩:I_HRC(1~20MHz內部高速RC振蕩)低速振蕩:I_LRC(內部32KHz低速RC振蕩)四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slowmode)、待機模式(Standby

(mode)與睡眠模式(Haltmode)。

        三種硬體中斷：

        Timer0溢位中斷。

        PB輸入狀態改變中斷。

        外部中斷輸入。

        NY8A050D在待機模式(Standbymode)下的三種喚醒中斷：

        Timer0溢位中斷。

        PB輸入狀態改變中斷。

        外部中斷輸入。

        NY8A050D在睡眠模式(Haltmode)下的二種喚醒中斷：

        PB輸入狀態喚醒中斷。

        外部中斷輸入。

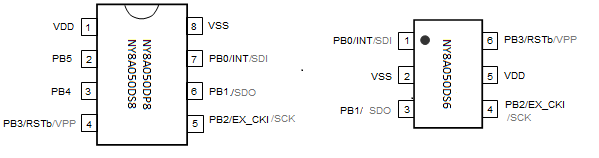

        三、NY8A050D引腳圖
