產品概述Product overview
YF2501是一款OTP ROM的I/O型8位微控制器,其具有良好的內部高速RC振蕩,高抗干擾性能可更好的應用于小家電領域。
功能特點Functional characteristics
-
存儲器:ROM:OTP、1K*16位、RAM:48字節
工作電壓:VDD: 2.4V~5.5V
-
I/O引腳配置:輸入輸出雙向端口:P0、P1、P2、P5;單向輸入引腳:P1.1;可編程的漏極開路引腳:P1.0;具有喚醒功能端口:P0、P1電平變化觸發;內置上拉電阻端口:P0、P1、P2、P5;外部中斷引腳:P0.0 由寄存器PEDGE控制,其觸發方式為上升沿或下降沿
-
3級低電壓檢測系統(LVD):可監控系統電源(若低于設定LVD則復位)
3個中斷源:2個內部中斷源:T0、TC0、1個外部中斷源:INT0
-
強大的指令系統:單周期指令系統(1T)、大部分指令僅需一個周期、跳轉指令JMP可在整個ROM區執行、子程序條用指令CALL可在整個ROM區執 行、查表指令MOVC可尋址整個ROM區
-
雙時鐘系統:外部高速時鐘:RC模式高達10MHz、外部高速時鐘:晶振模式高達16MHz、內部高速模式:16MHz RC(Fcpu=Fosc/4~Fosc/16)、內部低速模式:RC振蕩器,16KHz(3V),32KHz(5V)
-
兩個8位定時/計數器:TC0:自動裝載定時器/計數器/蜂鳴器(BUZZER)輸出;T0:基本定時/計數器,具有0.5sec實時時鐘功能(RTC)
-
內置看門狗定時器,其時鐘源由內部低速RC振蕩提供(16KHz@3V,32KHz@5V)

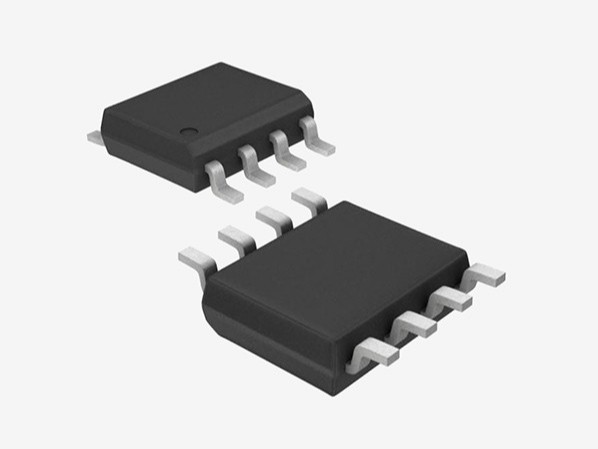

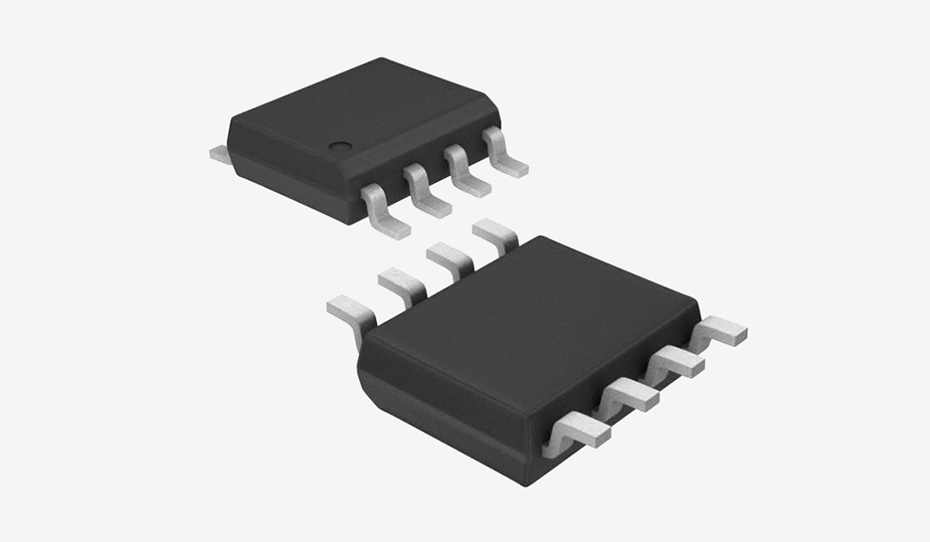

封裝形式:SOP8、SOP14/DIP14
-
工作模式:普通模式:高、低速時鐘同時工作;低速模式:只有低速時鐘工作;睡眠模式:高、低速時鐘都停止工作;綠色模式:有T0周期性的喚醒

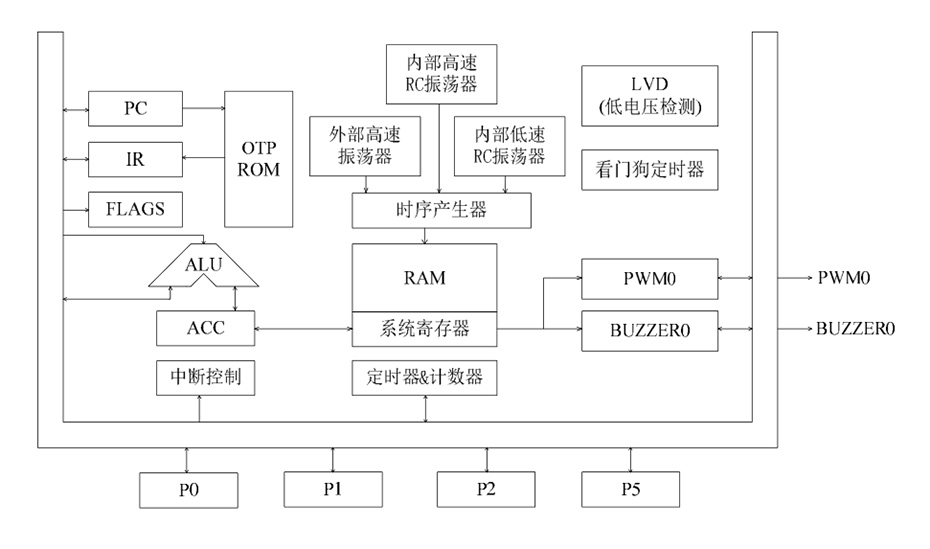

功能框圖Functional block diagram
引腳排列圖Pin layout
-

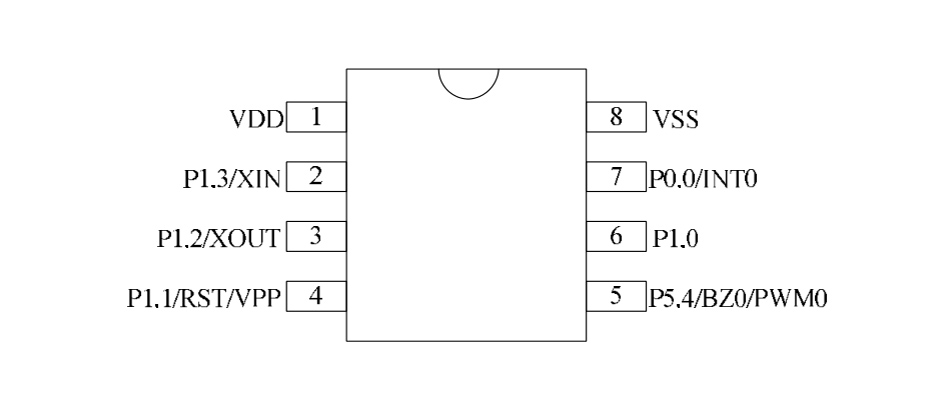

SOP8/DIP8引腳排列圖

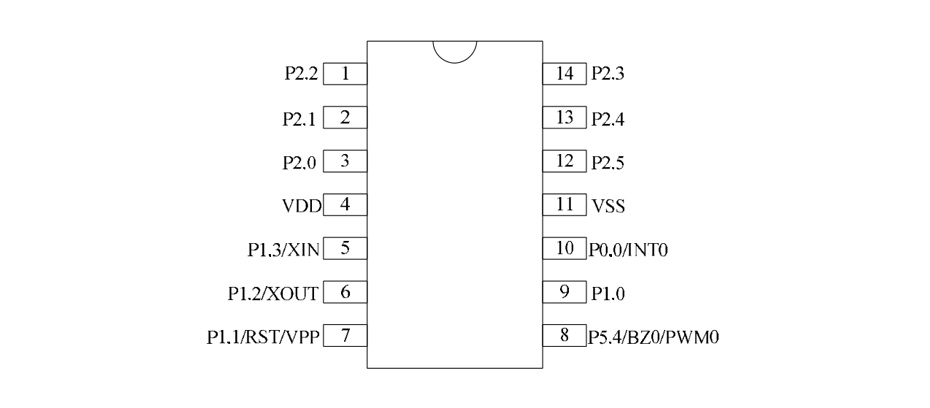

SOP14/DIP14引腳排列圖
引腳說明Pin description
-
引腳說明及結構原理圖
封裝尺寸Package size
-

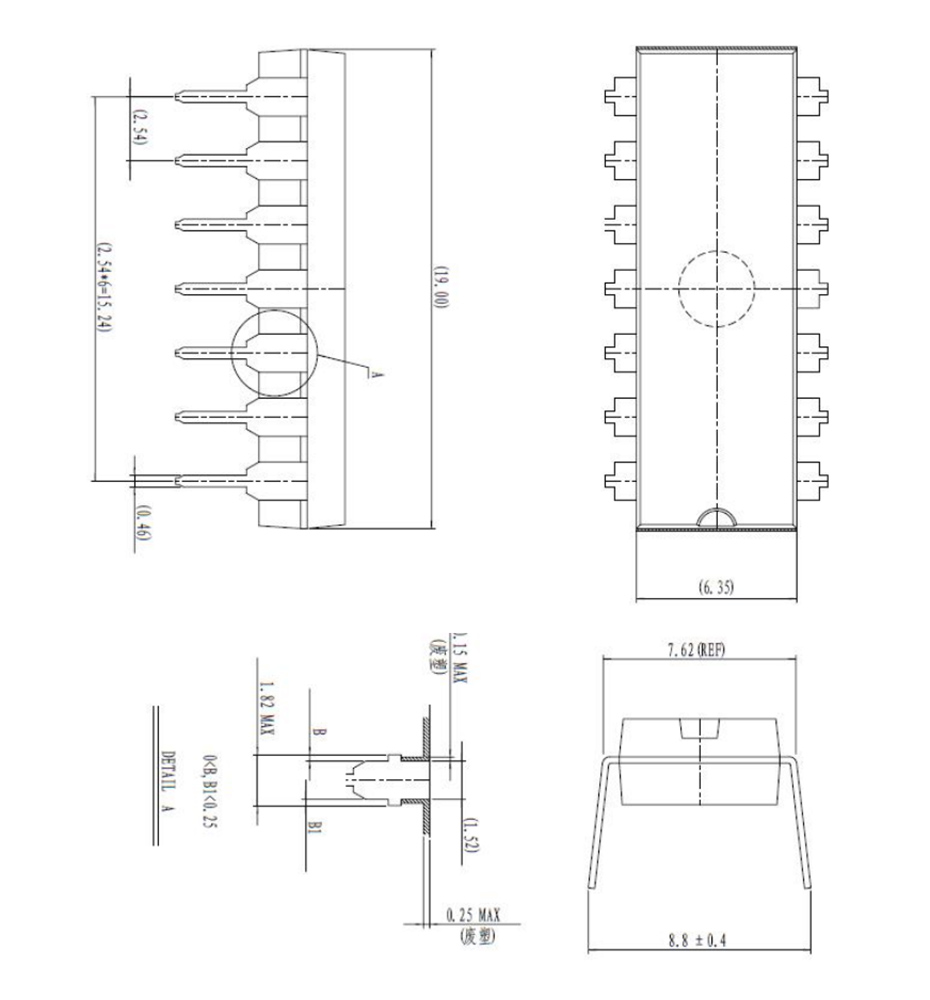

DIP14外形圖與封裝尺寸( 單位:MM)

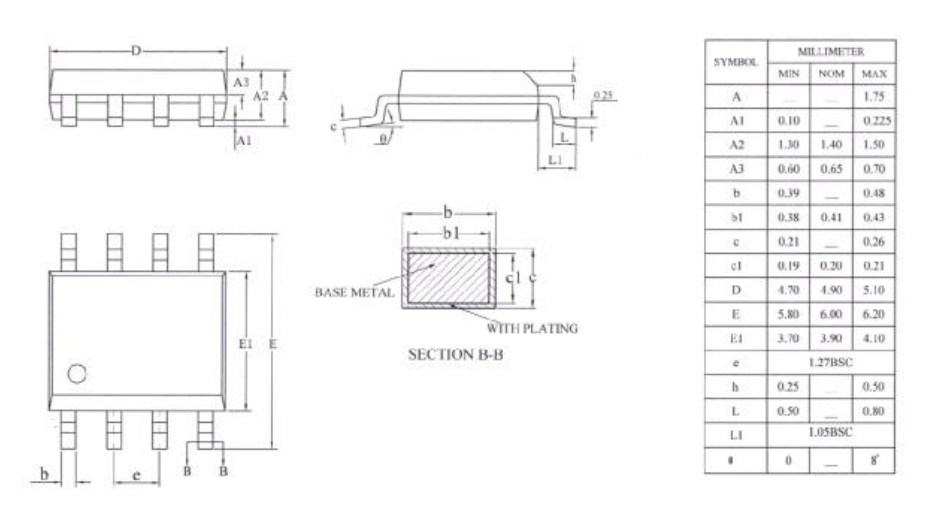

SOP8外形圖與封裝尺寸

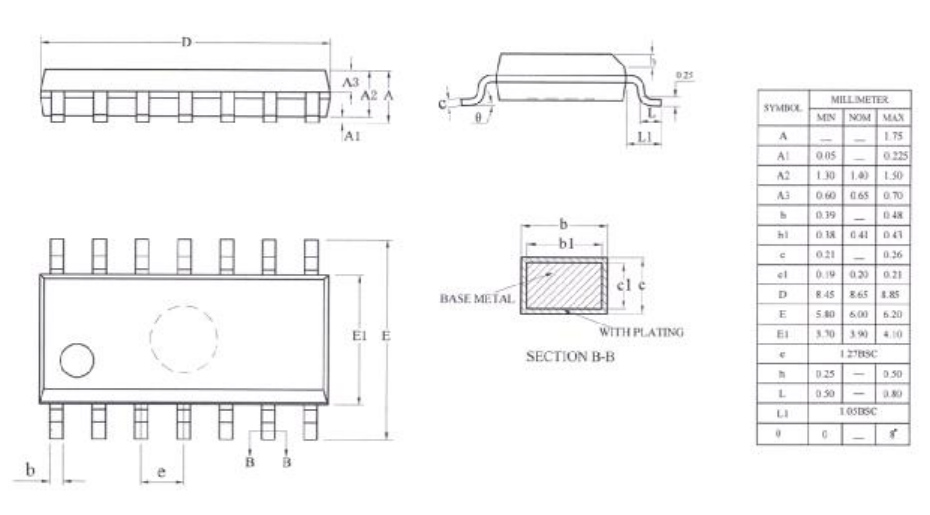

SOP14外形圖與封裝尺寸
