YF63DQS16是以 EPROM 作為存儲器的 8 位單片機，并內置高壓輸入鋰電池充電功能，專為鋰電池供電的產品，家電或量測等等的 I/O 應用設計。采用 CMOS 制程并同時提供 客戶低成本、高性能、及高性價比等顯著優勢。YF63D 核心建立在 RISC 精簡指令集架構可以很容易地做編程和控 制，共有 55條指令。除了少數指令需要兩個指令時鐘，大多數指令都是一個指令時鐘能完成，可以讓用戶輕松地以 過程控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。
YF63D 內建高精度十一加一通道 12 位 ADC 模數轉換器，與高精度電壓比較器，足以應付各種模擬接口的偵測與量測。在 I/O 的資源方面，YF63D 有 11 根彈性的雙向 I/O 腳，每個 I/O 腳都有單獨的寄存器控制為輸入或輸出腳。而且 每一個 I/O 腳位都能通過控制相關的寄存器達成如上拉或下拉電阻或開漏（Open-Drain）輸出。
此外針對紅外線搖控 的產品方面，YF63D 內置了可選擇頻率的紅外載波發射口。YF63D 有四組定時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發來計數。另外YF63D 提供 3 組 10 位的 PWM 輸出，3 組蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等。
在省電的模式下，如待機模式（Standby mode）與睡眠模式（Halt mode）中，有多個中斷源可以觸發來喚醒 YF63D 進入正常操作模式（Normal mode）或慢速模式（Slow mode）來處理突發事件。
l 寬廣的工作電壓：(指令時鐘為 4 個 CPU 時鐘，亦即 4T 模式)
2.0V ~ 5.5V @系統時鐘 ≦8MHz
2.2V ~ 5.5V @系統時鐘 >8MHz
l 寬廣的工作溫度：-40°C ~ 85°C
l 2Kx14 位的程序存儲器空間，128 字節的通用數據存儲器空間。

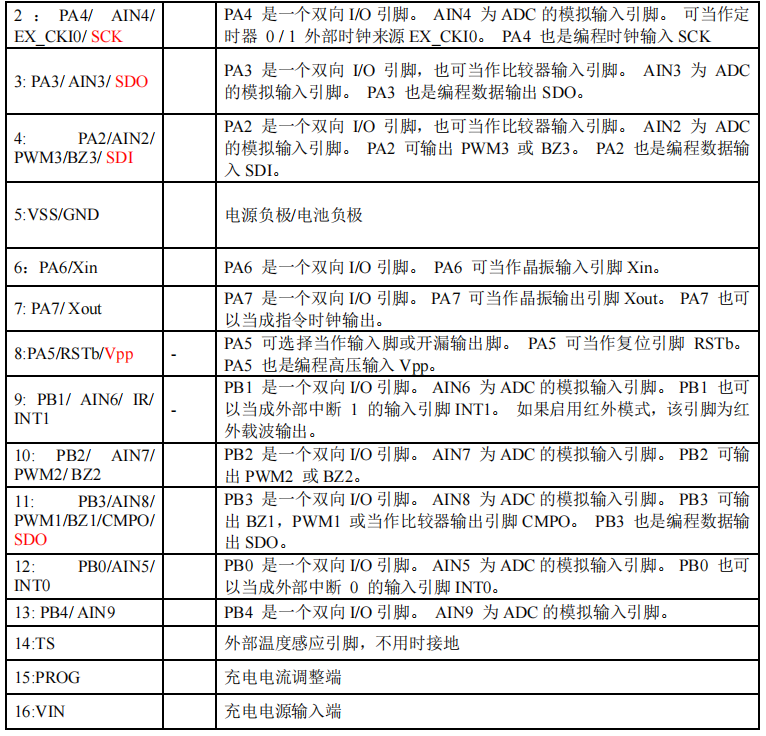

l 14 根可分別單獨控制輸入輸出方向的 I/O 腳（GPIO）、PA[7:0]、PB[5:0]。
l 所有 I/O 腳輸出可選擇一般灌電流（Normal Sink Current）或大灌電流（Large Sink Current），除PA5 外內置上電復位（POR）
l 內置準確的低電壓偵測電路（LVD），
l 內置十一加一通道 12 位 ADC 模數轉換器（Analog to Digital Converter）。
內置精準的電壓比較器（Voltage Comparator）。
l 內置上電復位電路（POR），內置低壓復位功能（LVR）。
l 內置看門狗計時（WDT），可由配置字節（Configuration Word）控制開/關。
l 內置電阻/頻率轉換器（RFC）功能。
l 雙時鐘機制，系統時鐘可以隨時切換高速振蕩或者低速振蕩。
l 四種工作模式可隨系統需求調整電流消耗：正常模式（Normal mode）、慢速模式（Slow mode）、待機模式 （Standby mode）與睡眠模式（Halt mode）。

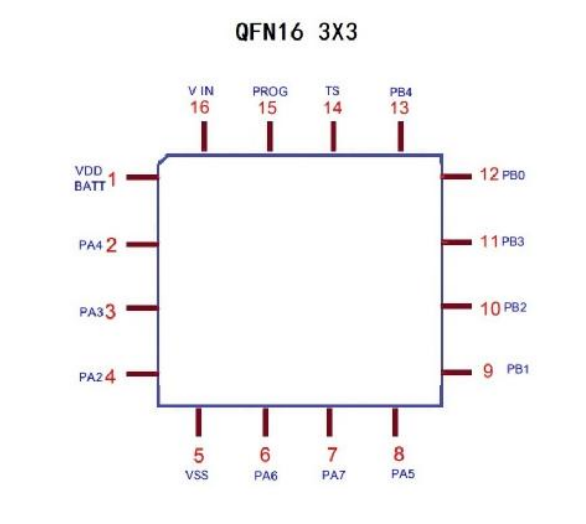

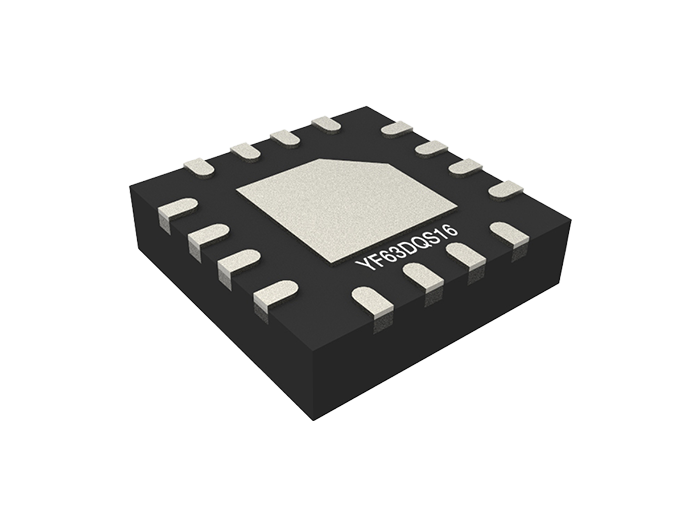

YF63DQS16提供一種封裝類型：QFN16
