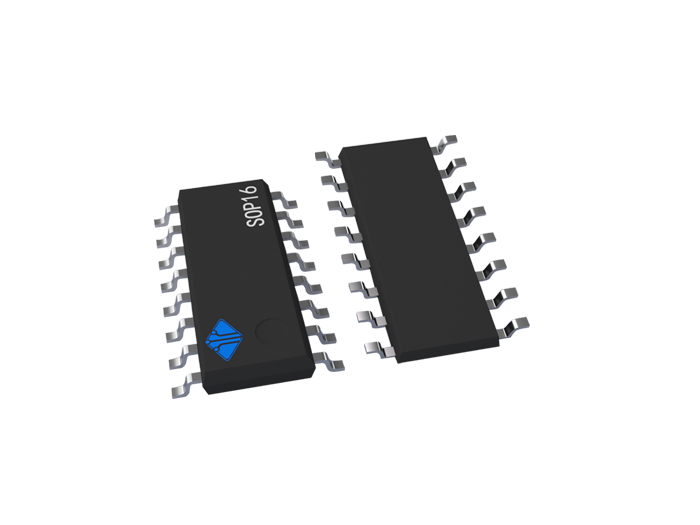

2.4G合封芯片
YHE62GB系列主要包含兩個部分
1. 2.4GHZ的無線收發芯片
2. 2K MTP AD型單片機
服務熱線：0755-82225097
其中，YH350B是一款低成本，高集成度的 2.4GHZ的無線收發芯片，片上集成發射機，接收機，頻率綜合器，GFSK/FSK調制解調器。發射機支持功率可調，接收機采用數字擴展通信機制，在復雜環境和強干擾條件下，可以達到優良的收發性能。外圍電路簡單，只需搭配MCU以及少數外圍被動器件。YH350B傳輸GFSK/FSK信號，發射功率最大可以到 8dBm。接收機采用低中頻結構，接收靈敏度可以達到-92dBm@1Mbps / -86dBm@2Mbps。片上的發射接收FIFO寄存器可以和MCU進行通信，存儲數據。數字基帶支持 3 線SPI接口。為了提高電池使用壽命，芯片在各個環節都降低功耗，在保持寄存器值條件下，最低電流為 5uA。
Y8BE62D是以EEPROM作為存儲器的 8 位單片機，專為家電或量測等等的I/O應用設計。采用CMOS制程并同時提供客戶低成本、高性能、及高性價比等顯著優勢。Y8BE62D核心建立在RISC精簡指令集架構可以很容易地做編程和控制，共有 55 條指令。除了少數指令需要 2 個指令時鐘，大多數指令都是 1 個指令時鐘能完成，可以讓用戶輕松地以過程控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。Y8BE62D 使用細節請查閱 Y8BE62D 規格書。
YH350B主要特性
l 包括射頻前端和數字基帶的單芯片解決方案。
l 超低成本、超小面積、超低價格。
l 外圍電路極為簡單。
l 最大發射功率 8dBm，支持可調。
l GFSK/FSK調制
l 1 和 2Mbps的空氣數據速率
l 1-32 字節的動態有效負載長度
l 1.9v-3.6v的供電范圍
l 3/4 線硬件SPI
l 最大 8Mbps
Y8BE62D 主要特性
l 2Kx14 位MTP。
l 128 字節的通用數據存儲器空間。
l 256 字節EEPROM
l 五個 10 位的脈沖寬度調變輸出（PWM1、2、3、4）。
l 內置準確的低電壓偵測電路（LVD）。
l 內置十一加二通道 12 位ADC模數轉換器（Analog to Digital Converter）

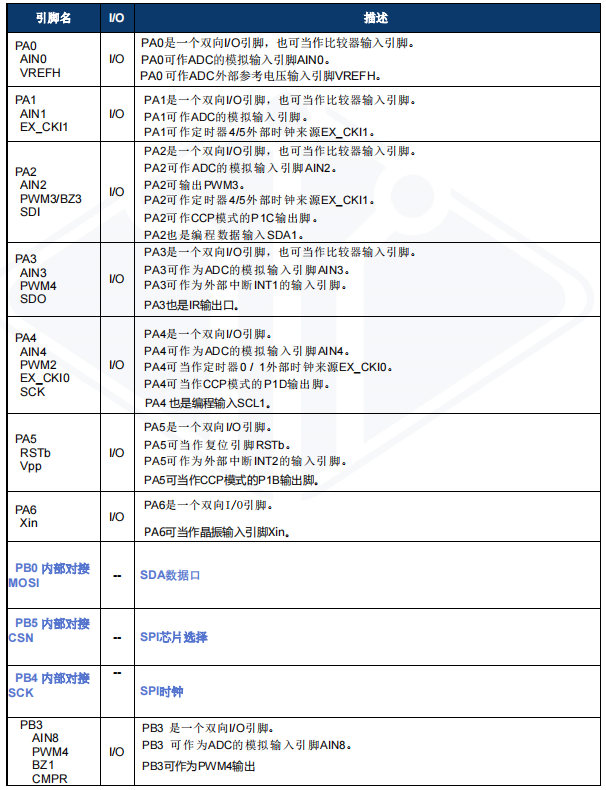

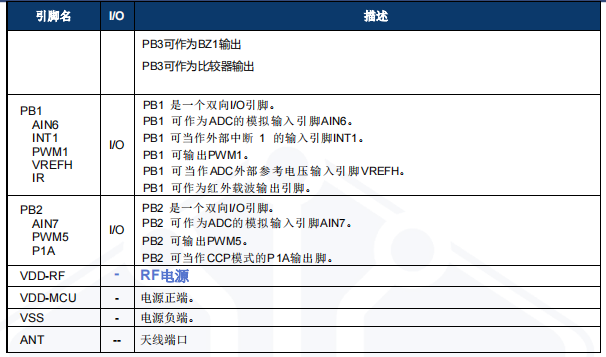

l 14 根可分別單獨控制輸入輸出方向的I/O腳（GPIO）、PA[7:0]、PB[5:0]。
l 內置精準的電壓比較器（Voltage Comparator）。
l 內置低壓復位功能（LVR）。
l 內置電阻/頻率轉換器（RFC）功能。
l 所有 I/O 腳輸出可選擇一般灌電流（Normal Sink Current）或大灌電流（Large Sink Current），除 PA5 外。
l 8 級深度硬件堆棧（Stack）
l 雙時鐘機制，系統時鐘可以隨時切換高速振蕩或者低速振蕩。
